PROTHERM HelioSET ISS 2.250 H
HelioSet

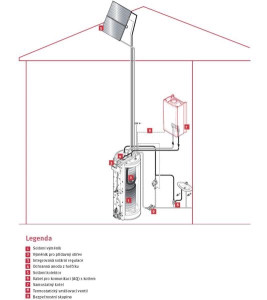

je beztlakový solární systém pro přípravu teplé užitkové vody s možným dodatečným ohřevem externím kotlem. V praxi to znamená, že po dosažení požadované teploty teplé vody steče solární kapalina samospádem zpět do zásobníku, kde se shromažďuje v topné spirále s velkým objemem. Bivalentní zásobník je se solárními panely propojen pružnou měděnou trubkou. Součástí zásobníku je solární regulátor, čerpadlová solární skupina a pojistný ventil. Jeho další výhodou je, že je již z výroby naplněn solární kapalinou a tak při montáži odpadá komplikované plnění celého systému včetně tlakové zkoušky. HelioSet může být kombinován se všemi typy systémových kotlů Protherm pro dohřev teplé vody.
Sestava HelioSet ISS 2.250 H obsahuje:

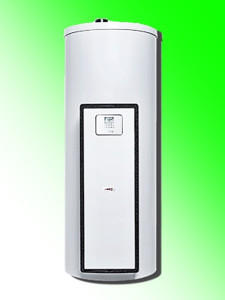

• bivalentní zásobník TV o objemu 250 l s integrovanou čerpadlovou skupinou a solárním regulátorem
• 2x solární plochý kolektor
• základní příslušenství pro montáž na šikmou střechu
Volitelné příslušenství:
• pružné propojovací solární trubky 2v1 10m nebo 20m
• střešní patky pro rovnou nebo vlnitou střešní krytinu
Výhody a přednosti:
• jednoduchá a rychlá montáž zásobníku a kolektorů včetně jejich propojení a elektroinstalace
• nenáročnost na prostor – systém nevyžaduje další komponenty, jako např. expanzní nádobu nebo odvzdušňovací prvky atd.
Podmínky instalace

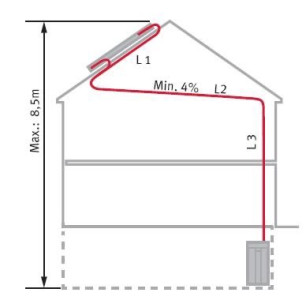

Pro propojení zásobníku se solárními kolektory jsou určeny solární trubice 2 v 1 s tepelnou izolací a kolektorovým čidlem (originální příslušenství Protherm). Dráha trubic musí dodržovat konstantní sklon alespoň 4% (4cm/m). Protisklon by zabraňoval úplnému vyprazdňování kolektorů. Solární kolektory musí být nainstalovány vyše než samotný zásobník. Celková délka trubek mezi kolektorem a zásobníkem (L1 + L2 + L3) nesmí překročit 40 m (20 m tam + 20 m zpět). Maximální výška vedení mezi zásobníkem a kolektory je 8,5 m.
Integrovaná solární regulace - řídící jednotka
• řízení solárního čerpadla na základě rozdílu teplot v zásobníku a solárních kolektorech
• časové řízení dohřívání zásobníku (AQ*)
• V době běhu solárního okruhu je dočasně zamezený dohřev zásobníku dodatečným kotlem (AQ*)
• Funkce „Párty“ pro rychlý ohřev zásobníku mimo časového programu nahřívání zásobníku (AQ*)
• Jednorazový dohřev zásobníku mimo časový program nahřívání zásobníku (AQ*)
• Funkce „Prázdniny“ (vypnutí ohřevu zásobníku v nastaveném období) (AQ*)
• Anti-legionellová ochrana zásobníku
Beztlaký solární systém pro ohřev teplé vody obsahující 2 horizontální kolektory HelioPlan SRD 2.3, solární bivalentní zásobník TV o objemu 250 l (FES2 250 BM), beztlaký modul GHSB8 s vestavěnou regulací pro převýšení do 8,5 m, solární kapalinu 10l a základní montážní příslušenství pro montáž na šikmou střechu.
